检漏用压力变送器

  • 所属分类:微压差压传感器和变送器
  • 产品标签:SUAY40检漏用压力变送器适用于炉膛正负压测量、过滤器差压、洁净室压力、变风量系统压力、工业过程控制、井下通风监测、医疗仪器设备、净化设备、洁净工程、风机测量控制等应用中无腐蚀性 、不导电气体的微小差压监测、测量。
产品范围
  • 净化设备
  • 制药、医疗器械行业
  • 检漏系统
  • 工业过程控制
  • 风洞
  • 洁净工程
  • 能源管理
  • 环境测试

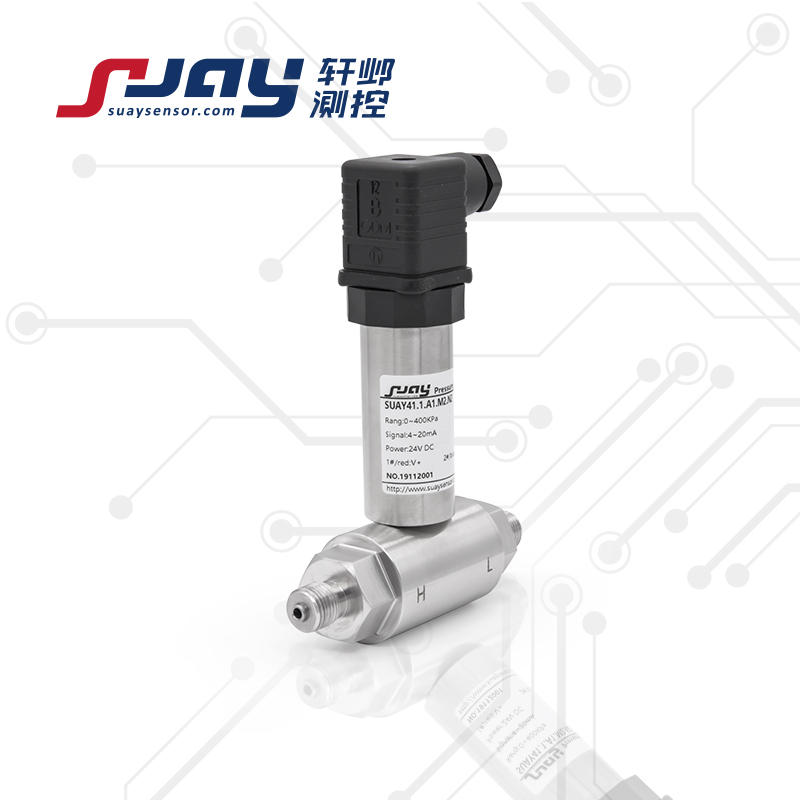

检漏用压力变送器

产品详情

SUAY40检漏用压力变送器适用于炉膛正负压测量、过滤器差压、洁净室压力、变风量系统压力、工业过程控制、井下通风监测、医疗仪器设备、净化设备、洁净工程、风机测量控制等应用中无腐蚀性 、不导电气体的微小差压监测、测量。该系列变送器选用进口高精度微压传感器,采用独特封装技术以及合理的工艺流程,解决了微小压力传感器的应力问题。使用特殊二次封装的信号处理电路,将传感器感应的微小压力换成标准的电流电压信号,充分保证了产品极高的精度和稳定性。全不锈钢/金属封装外壳,既给与产品结构的可靠性,又对电气性能指标提供足够的保障。

可根据用户的具体要求特殊设计、定制,满足各种实际应用需求。


产品特点:


l  小量程可至200Pa-500Pa,检测极微小的压力

l  体积小巧、结构坚固、安装方便

l  特殊的信号处理,保证微小压力下的信号稳定性

l  输出信号多样,适应不同的控制设备

l  结构灵活,既可双端测量,也可以单端测量。


产品性能指标


测量范围

0~±250pa...±20KPa(表压、负压、复合压)

过载能力

3倍满量程压力

测量介质

与316L不锈钢兼容的气液体

静态精度①

±0.15%FS       ±0.25%FS        ±0.5%FS

信号输出/供电

4-20mA  0-5V    0-10V  1-5V

12-36VDC(典型24VDC)

0.5-4.5V

5VDC/12-36VDC(典型24VDC)

数字信号输出RS485

5VDC/5-16VDC/24VDC

工作温度

-20~80℃

补偿温度

-10~60℃

贮存温度

-40~100℃

长期稳定性

典型:±0.2%FS/年        大:±0.3%FS/年

零点温度漂移

典型:±0.02%FS/℃       大:±0.05%FS/℃

灵敏度温度漂移

典型:±0.02%FS/℃       大:±0.05%FS/℃

有效测量寿命

﹥106压力循环(P:10-90%FS)

抗振动性

20g   (IEC 60068-2-6)

抗冲击性

20g,11mS

响应时间

5ms

分辨率

大于10-5(通常受限采集显示设备,理论无限小)

负载电阻

≤(U-12)/0.02 Ω(电流输出)        >100KΩ(电压输出)

绝缘电阻

200MΩ,100VDC

压力接口

M20*1.5   G1/4       塔型气嘴 (典型)    ;       G1/2  (可选)

电气连接

接插件或直出电缆2m

接口及壳体材料

304/316L不锈钢

外壳防护

插头型(IP65)           电缆型(IP67)

安全防爆

Ex iaⅡ CT5(本安)

密封圈

氟橡胶

传感器膜片

不锈钢316L

产品重量

约200克

 注:①包含非线性、迟滞和重复性


选型参数对照表


型号

量程

精度

输出

安装螺纹

电气连接

特定参数

SUAY40

0~±250Pa

...±20KPa

量程可选

3:±0.15%FS

2:±0.25%FS

1:±0.5%FS

A1:4-20mA

V1:0-5V

V2:1-5V

V3:0-10V

V4:0.5-4.5V

D:RS485

V0:定制

M1:M20*1.5

M2:G1/4

M8:塔型气嘴

可选:

M3:G1/2

M0:定制

N1:直出2米

N2:赫斯曼插头

N3:航空插头

S:抗干扰

L:显示

E:本案防爆

SUAY40.1.A1.M8.N1.E



选型提示:

1. 被测介质应与产品接触的材料相兼容。
2. 选型附加功能代号"E” 本安防爆型Ex iaIICT6,须经安全栅供电。
3. 其它特殊要求,敬请与本公司商洽,并在订单中注明。
