SUAY41高静压低压差变送器

  • 所属分类:微压差压传感器和变送器
  • 产品标签:

     SUAY41差压变送器选用高端双膜片差压传感器作为感压核心,该类传感器是基于半导体硅材料的压阻效应,通过惠斯通电桥实现压差与电信号的转换。传感器双面均为316L不锈钢膜片,兼容绝大多数测量介质。该产品有极好的单端过载能力,适用于高静压工况的差压测量,严苛的生产工艺、稳定的信号处理、独特的结构处理以及低压差、高静压的优点,适用于设备检漏、电磁阀检漏、过滤器前后差压测量、化工、流体压差测量、密封罐体液位高度测量、工业过程控制、液压气动等应用领域。

产品范围
  • 液压气动系统                                 电磁阀检漏

  • 工业过程控制                                 石油石化

  • 能源环保                                        洁净工程

  • 过滤器前后差压测量                      管道气体、液体差压测量

SUAY41高静压低压差变送器

产品详情

SUAY41差压变送器
     SUAY41差压变送器选用高端双膜片差压传感器作为感压核心,该类传感器是基于半导体硅材料的压阻效应,通过惠斯通电桥实现压差与电信号的转换。传感器双面均为316L不锈钢膜片,兼容绝大多数测量介质。该产品有极好的单端过载能力,适用于高静压工况的差压测量,严苛的生产工艺、稳定的信号处理、独特的结构处理以及低压差、高静压的优点,适用于设备检漏、电磁阀检漏、过滤器前后差压测量、化工、流体压差测量、密封罐体液位高度测量、工业过程控制、液压气动等应用领域。
可根据用户的具体要求特殊设计、定制,满足各种实际应用需求。

产品特点

  • T型双端不锈钢结构,小巧坚固

  • 高静压、低差压测量,特别适合设备检漏、系统压差测量等

  • 极高的单边过载能力,自身具有很好的过载保护

  • 相比传统的差压测量产品,具有安装方便、性能稳定、精度高、体积小等优点

产品性能指标

测量范围0~1KPa...4MPa
单边过载1MPa...13Mpa
测量介质与316不锈钢兼容的气体或液体
静态精度①±0.1%FS     ±0.25%FS       ±0.5%FS
信号输出/供电4-20mA  12-36VDC(典型24VDC)
数字信号输出RS4855VDC/9-24VDC
工作温度-20~80℃
补偿温度-10~60℃
贮存温度-40~100℃
长期稳定性典型:±0.1%FS/年         不超过:±0.2%FS/年
零点温度漂移典型:±0.02%FS/℃       不超过:±0.05%FS/℃
灵敏度温度漂移典型:±0.02%FS/℃       不超过:±0.05%FS/℃
有效测量寿命﹥10^6压力循环(P:10-90%FS)
抗振动性20g (IEC 60068-2-6)
抗冲击性20g,11mS
分辨率大于10-5(通常受限采集显示设备,理论无限小)
负载电阻≤(U-12)/0.02 Ω(电流输出)        >100KΩ(电压输出)
绝缘电阻200MΩ,100VDC
压力接口M20*1.5    G1/4   塔型气嘴 (典型);       G1/2 (可选)
电气连接接插件(赫斯曼)或直出电缆2m
接口及壳体材料304/316L不锈钢
外壳防护IP65(插头型)           IP67(电缆型)
安全防爆Ex iaⅡ CT6(本安)
密封圈氟橡胶
传感器膜片不锈钢316L
产品重量约500克

注:①包含非线性、迟滞和重复性
选型参数对照表

型号量程精度输出安装螺纹电气连接特定参数
SUAY410~1KPa
...40MPa
量程可选
4:±0.1%FS
2:±0.25%FS
1:±0.5%FS
A1:4-20mA
D:RS485
V0:定制
M1:M20*1.5
M2:G1/4
M0:定制

N1:直出2米
N2:赫斯曼插头

L:显示
E:本案防爆
SUAY41.2.A1.M2.N1(0-10KPa)


选型提示:
           1. 被测介质应与产品接触的材料相兼容,
           2. 选型附加功能代号"E” 本安防爆型,须经安全栅供电。
           3. 其它特殊要求,敬请与本公司商洽,并在订单中注明。

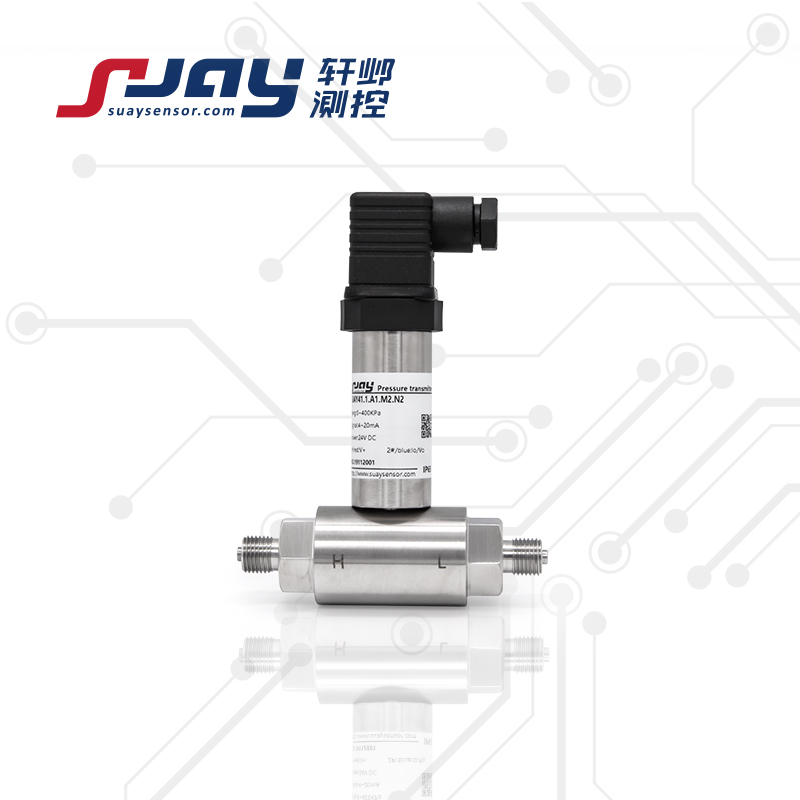

产品展示
