微型压力变送器

  • 所属分类:微型压力传感器变送器
  • 产品标签:SUAY51微型压力变送器是采用MEMS技术集成微型固态硅力敏元件,一体式微型不锈钢封装,使其具有优良的动态性能,小巧、流线、坚固、紧凑的外形结构。
产品范围
  • 水轮机及水下兵器试验
  • 生物医学研究
  • 流体力学及水工试验
  • 风洞试验
  • 飞行器及发动机试验
  • 生产制造
  • 空气动力学研究
  • 设备配套

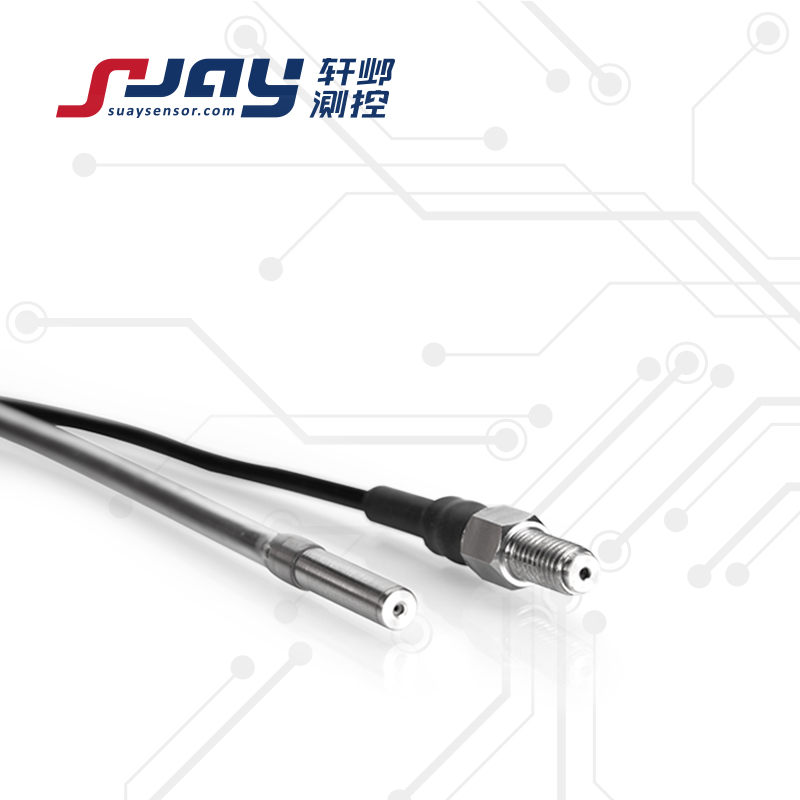

微型压力变送器

产品详情
      SUAY51微型压力变送器是采用MEMS技术集成微型固态硅力敏元件,一体式微型不锈钢封装,使其具有优良的动态性能,小巧、流线、坚固、紧凑的外形结构。该产品应用在空气动力学研究、飞行器及发动机试验、风洞试验、流体力学及水工试验、水轮机及水下兵器试验、生物医学、生产制造等领域中,出于对不改变被测流场或安放位置的影响,或同时有动态频响要求的工况,可不失真的复现脉动流场的变化规律。本系列变送器采用分体式结构,传感器封装精巧,体积微小,且具有优良的动态性能,既解决了被测工况安放位置的限制,同时保证后续输出信号的精确度。
可根据用户的具体要求特殊设计、定制,满足各种实际应用需求。

产品特点:


l  产品尺寸Φ3、Φ5、M6、M8、M10,可根据具体工况特殊设计

l  体积小巧,流线型外观

l  分体式结构,可选标准电压、电流、数字信号输出,满足多种工况要求

l  动态频响高,上升沿陡峭

l  量程范围宽,-100Kpa~0-10KPa...60MPa间任一量程


产品性能指标


测量范围

-100KPa-0-10KPa...1MPa...60MPa

测量介质

与316不锈钢兼容的气体或液体

静态精度

±0.1%FS       ±0.25%FS        ±0.5%FS

外形尺寸

Φ3、Φ5、M6、M8、M10(可定制)

固有频率

10KHz~1MHz

产品结构

变送器:分体式

信号输出/供电

4-20mA  0-5V    0-10V  1-5V

12-36VDC(典型24VDC)

mV信号

恒压源/恒流源

数字信号输出RS485

5VDC/5-16VDC/24VDC

工作温度

-40~85℃

补偿温度

-10~60℃

贮存温度

-40~100℃

长期稳定性

典型:±0.1%FS/年        最大:±0.2%FS/年

零点温度漂移

典型:±0.02%FS/℃       最大:±0.05%FS/℃

灵敏度温度漂移

典型:±0.02%FS/℃       最大:±0.05%FS/℃

过载能力

2倍满量程压力或最大110MPa(取最小值)

有效测量寿命

﹥106压力循环(P:10-90%FS)

抗振动性

20g   (IEC 60068-2-6)

抗冲击性

20g,11mS

分辨率

大于10-5(通常受限采集显示设备,理论无限小)

负载电阻

≤(U-12)/0.02 Ω(电流输出)        >100KΩ(电压输出)

绝缘电阻

200MΩ,100VDC

电气连接

接插件或直出电缆2m

接口及壳体材料

304/316L不锈钢

外壳防护

IP65(插头型)           IP67(电缆型)

安全防爆

Ex iaⅡ CT5(本安)

密封圈

氟橡胶

传感器膜片

不锈钢316L

产品重量

传感器约20-30克,变送器约300克

注:①包含非线性、迟滞和重复性


选型参数对照表


型号

量程

精度

输出

外形尺寸

电气连接

特定参数

SUAY51

-100KPa~0

...10KPa

...60MPa

量程可选

4:±0.1%FS

2:±0.25%FS

1:±0.5%FS

A1:4-20mA

V1:0-5V

V2:1-5V

V3:0-10V

V9:mV信号

D:RS485

V0:定制

C1:Φ5

C2:M6

C3:M8

C4:M10

C5:Φ3

C0:定制

注:传感器出线3.5mm四芯屏蔽线,长度根据客户要求 .其它线缆可定制

N1:直出2米

N2:赫斯曼插头

N3:航空插头

E:本案防爆

SUAY51.2.V1.C3.N1.W2.E



选型提示:

1. 被测介质应与产品接触的材料相兼容。
2. 选型附加功能代号"E” 本安防爆型Ex iaIICT5,须经安全栅供电。
3. 其它特殊要求,敬请与本公司商洽,并在订单中注明。
