腐蚀性液体压力测量

产品详情
       SUAY71腐蚀性液体压力测量采用具有国际先进水平的陶瓷电容传感器,对不同测量介质选用针对性的密封技术,配合一体式高精度数字化处理芯片,经过可靠严格的工艺流程装配而成,对各种具有腐蚀性的气体、液体可以进行直接测量,极大提高了检测结果的稳定性和有效精度。该系列产品输出信号多样,抗腐蚀性、耐磨损性强。广泛应用于石油、冶金、电力、化工、制药、食品等行业对具有腐蚀性流体的高精度测量。
可根据用户的具体要求特殊设计、定制,满足各种实际应用需求。

产品特点:


  • 抗腐蚀能力强
  • 结构可靠、固态芯片,无污染
  • 综合精度高
  • 外壳材料可根据测量介质进行有针对性的选择

产品性能指标:


测量范围

-100KPa-0-10KPa...1MPa...100MPa

测量介质

腐蚀性气体或液体

传感器膜片

不锈钢316L/钽膜片/陶瓷

密封圈

氟橡胶/聚四氟乙烯(根据测量介质决定)

静态精度①

±0.1%FS       ±0.25%FS        ±0.5%FS         ±1%FS

信号输出/供电

4-20mA  0-5V    0-10V  1-5V

12-36VDC(典型24VDC)

0.5-4.5V

5VDC/12-36VDC(典型24VDC)

数字信号输出RS485

5VDC/5-16VDC/24VDC

工作温度

-20~80℃

补偿温度

-10~60℃

贮存温度

-40~100℃

长期稳定性

典型:±0.1%FS/年        最大:±0.2%FS/年

零点温度漂移

典型:±0.02%FS/℃       最大:±0.05%FS/℃

灵敏度温度漂移

典型:±0.02%FS/℃       最大:±0.05%FS/℃

过载能力

2倍满量程压力或最大110MPa(取最小值)

有效测量寿命

﹥106压力循环(P:10-90%FS)

响应时间

≤1   ms

分辨率

大于10-5(通常受限采集显示设备,理论无限小)

负载电阻

≤(U-12)/0.02 Ω(电流输出)        >100KΩ(电压输出)

绝缘电阻

200MΩ,100VDC

压力接口

M20*1.5,G1/4   (典型);   G1/2,NPT1/4(可选)

电气连接

接插件或直出电缆2m

接口及壳体材料

304/316L不锈钢

外壳防护

插头型(IP65)           电缆型(IP67)

安全防爆

Ex iaⅡ   CT5(本安)

产品重量

约300克

注:①包含非线性、迟滞和重复性


选型参数对照表:


型号

量程

精度

输出

安装螺纹

电气连接

特定参数

SUAY71

-100KPa~0

...10KPa

...100MPa

量程可选

4:±0.1%FS

2:±0.25%FS

1:±0.5%FS

A1:4-20mA

V1:0-5V

V2:1-5V

V3:0-10V

V4:0.5-4.5V

D:RS485

V0:定制

M1:M20*1.5

M2:G1/4

可选:

M3:G1/2   M4:NPT1/4

M0:定制

N1:直出2米

N2:赫斯曼插头

N3:航空插头

S:抗干扰

L:显示

E:本案防爆

SUAY71.1.A1.M1.N1.E



选型提示:


1. 被测介质应与产品接触的材料相兼容,
2. 选型附加功能代号"E” 本安防爆型Ex iaIICT5,须经安全栅供电。
3. 其它特殊要求,敬请与本公司商洽,并在订单中注明。

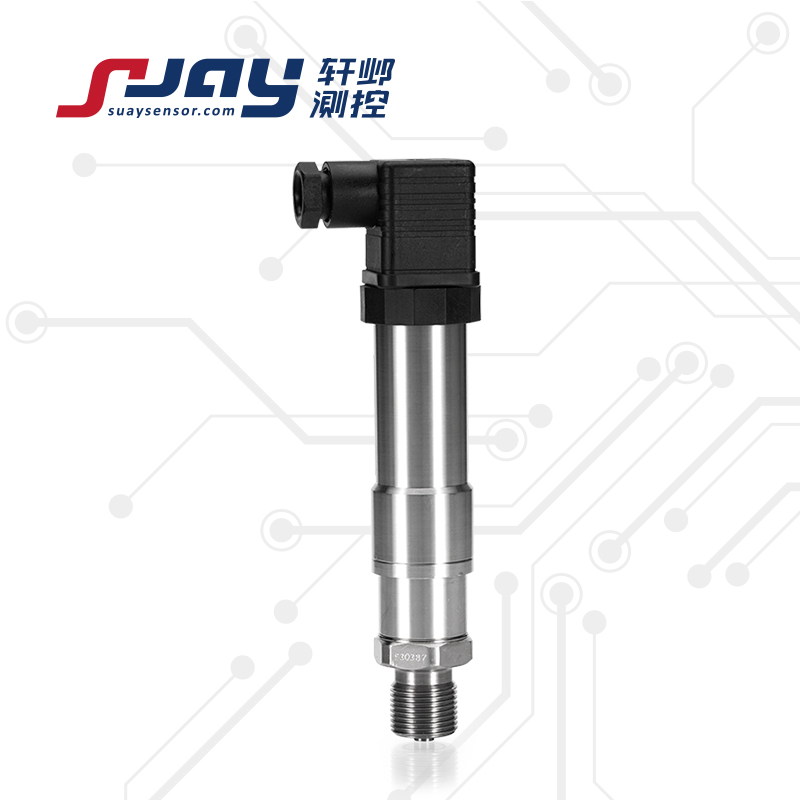

产品展示
