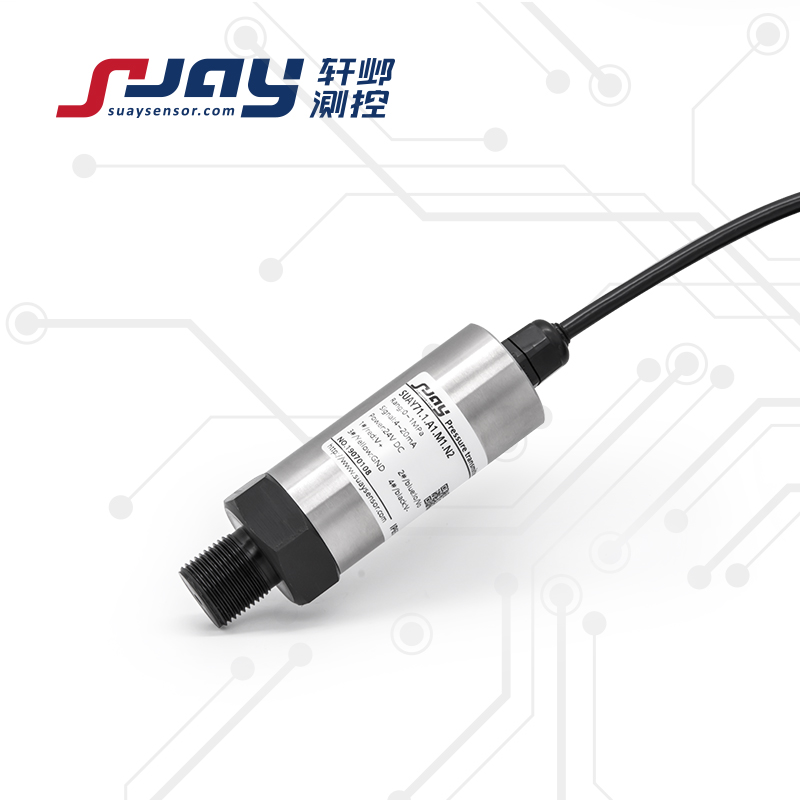

    耐腐蚀压力传感器

    产品详情
           SUAY71耐腐蚀压力传感器采用具有国际先进水平的陶瓷电容传感器,对不同测量介质选用针对性的密封技术,配合一体式高精度数字化处理芯片,经过可靠严格的工艺流程装配而成,对各种具有腐蚀性的气体、液体可以进行直接测量,极大提高了检测结果的稳定性和有效精度。该系列产品输出信号多样,抗腐蚀性、耐磨损性强。广泛应用于石油、冶金、电力、化工、制药、食品等行业对具有腐蚀性流体的高精度测量。
    可根据用户的具体要求特殊设计、定制,满足各种实际应用需求。

    产品特点:


    • 抗腐蚀能力强
    • 结构可靠、固态芯片,无污染
    • 综合精度高
    • 外壳材料可根据测量介质进行有针对性的选择

    产品性能指标:


    测量范围

    -100KPa-0-10KPa...1MPa...100MPa

    测量介质

    腐蚀性气体或液体

    传感器膜片

    不锈钢316L/钽膜片/陶瓷

    密封圈

    氟橡胶/聚四氟乙烯(根据测量介质决定)

    静态精度①

    ±0.1%FS       ±0.25%FS        ±0.5%FS         ±1%FS

    信号输出/供电

    4-20mA  0-5V    0-10V  1-5V

    12-36VDC(典型24VDC)

    0.5-4.5V

    5VDC/12-36VDC(典型24VDC)

    数字信号输出RS485

    5VDC/5-16VDC/24VDC

    工作温度

    -20~80℃

    补偿温度

    -10~60℃

    贮存温度

    -40~100℃

    长期稳定性

    典型:±0.1%FS/年        最大:±0.2%FS/年

    零点温度漂移

    典型:±0.02%FS/℃       最大:±0.05%FS/℃

    灵敏度温度漂移

    典型:±0.02%FS/℃       最大:±0.05%FS/℃

    过载能力

    2倍满量程压力或最大110MPa(取最小值)

    有效测量寿命

    ﹥106压力循环(P:10-90%FS)

    响应时间

    ≤1   ms

    分辨率

    大于10-5(通常受限采集显示设备,理论无限小)

    负载电阻

    ≤(U-12)/0.02 Ω(电流输出)        >100KΩ(电压输出)

    绝缘电阻

    200MΩ,100VDC

    压力接口

    M20*1.5,G1/4   (典型);   G1/2,NPT1/4(可选)

    电气连接

    接插件或直出电缆2m

    接口及壳体材料

    304/316L不锈钢

    外壳防护

    插头型(IP65)           电缆型(IP67)

    安全防爆

    Ex iaⅡ   CT5(本安)

    产品重量

    约300克

    注:①包含非线性、迟滞和重复性


    选型参数对照表:


    型号

    量程

    精度

    输出

    安装螺纹

    电气连接

    特定参数

    SUAY71

    -100KPa~0

    …10KPa

    …100MPa

    量程可选

    4:±0.1%FS

    2:±0.25%FS

    1:±0.5%FS

    A1:4-20mA

    V1:0-5V

    V2:1-5V

    V3:0-10V

    V4:0.5-4.5V

    D:RS485

    V0:定制

    M1:M20*1.5

    M2:G1/4

    可选:

    M3:G1/2   M4:NPT1/4

    M0:定制

    N1:直出2米

    N2:赫斯曼插头

    N3:航空插头

    S:抗干扰

    L:显示

    E:本案防爆

    SUAY71.1.A1.M1.N1.E



    选型提示:


    1. 被测介质应与产品接触的材料相兼容,
    2. 选型附加功能代号“E” 本安防爆型Ex iaIICT5,须经安全栅供电。
    3. 其它特殊要求,敬请与本公司商洽,并在订单中注明。
