    高温压力变送器

    产品详情
     SUAY70 高温压力变送器采用耐高温的硅-蓝宝石技术的感压膜片作为核心,匹配特殊的温度补偿和片上线性修正技术,使其在宽泛的温区内有着极好的综合性能。蓝宝石材料对温度变化极不敏感,在-40至380℃的高温下,也有着极佳的弹性力敏特性,不会产生疲劳、滞后、PN节漂移等现象,并且抗辐射性能优异。耐磨损、抗疲劳的钛合金感压膜片,使该系列产品不仅可以承受高温,更兼具良好的耐用性、抗冲击性。利用β相高温力敏材料与合理的结构设计,可将温度扩展至450-850℃。该系列压力传感器测温范围宽,压力量程覆盖范围广,综合精度高且稳定性好,测量介质兼容性极好,广泛应用航空航天、航海及造船、石油化工、电厂电站、油田压力、食品、医药、环保、科研院所等针对高温流体的精确测量,是极佳的高温压力测量解决方案。

    可根据用户的具体要求特殊设计、定制,满足各种实际应用需求。



    产品特点:

    • 工作温度范围宽:-40-380℃
    • 量程范围宽:-100KPa-0-100KPa-260MPa
    • 蓝宝石-钛合金膜片,耐磨损、抗疲劳,防腐蚀,可用于复杂工况
    • 综合精度高,可进行分段式补偿
    • 结构可定制,以适应不同工况,延伸产品适用范围

    产品性能指标:

    测量范围

    -100KPa-0-10KPa...1MPa...260MPa

    测量介质

    与316不锈钢兼容的气体或液体

    静态精度①

    ±0.25%FS        ±0.5%FS        ±1%FS

    信号输出/供电

    4-20mA  0-5V    0-10V  1-5V

    12-36VDC(典型24VDC)

    0.5-4.5V

    5VDC/12-36VDC(典型24VDC)

    数字信号输出RS485

    5VDC/5-16VDC/24VDC

    工作温度

    补偿温度

    -40~125℃

    -40~150℃

    -40~200℃

    -40~250℃

    -40~380℃

    0~800℃

    -20~80℃

    -20~130℃

    0~180℃

    0~200℃

    0~250℃

    0~250℃

    贮存温度

    -40~100℃

    长期稳定性

    典型:±0.1%FS/年        最大:±0.2%FS/年

    零点温度漂移

    典型:±0.02%FS/℃       最大:±0.05%FS/℃

    灵敏度温度漂移

    典型:±0.02%FS/℃       最大:±0.05%FS/℃

    过载能力

    60MPa以内2倍满量程压力,其它为满量程的1.5倍

    有效测量寿命

    ﹥106压力循环(P:10-90%FS)

    抗振动性

    20g,(IEC 60068-2-6)

    抗冲击性

    20g,11mS

    响应时间

    ≤2ms

    分辨率

    大于10-5(通常受限采集显示设备,理论无限小)

    负载电阻

    ≤(U-12)/0.02 Ω(电流输出)        >100KΩ(电压输出)

    绝缘电阻

    200MΩ,100VDC

    压力接口

    M20*1.5   (典型);         G1/2,G1/4 (可选)

    电气连接

    接插件或直出电缆2m

    接口及壳体材料

    304/316L不锈钢

    外壳防护

    IP65(插头型)           IP67(电缆型)

    安全防爆

    Ex iaⅡ CT5(本安)

    密封圈

    氟橡胶

    传感器膜片

    钛合金膜片

    产品重量

    约400克


    注:①包含非线性、迟滞和重复性



    选型参数对照表:

    型号

    量程

    精度

    输出

    安装螺纹

    电气连接

    特定参数

    SUAY70

    -100KPa~0

    …10KPa

    …100MPa

    量程可选

    2:±0.25%FS

    1:±0.5%FS

    0:±1%FS

    A1:4-20mA

    V1:0-5V

    V2:1-5V

    V3:0-10V

    V4:0.5-4.5V

    D:RS485

    V0:定制

    M1:M20*1.5

    可选:

    M2:G1/4

    M3:G1/2

    M0:定制

    N1:直出2米

    N2:赫斯曼插头

    N3:航空插头

    S:抗干扰

    F:分体式

    L:显示表头

    E:本案防爆

    T1:120℃

    T2:150℃

    T3:200℃

    T4:250℃

    T5:380℃

    T6:800℃(水冷)

    SUAY70.1.A1.M1.N1.T2



    选型提示:

    1. 被测介质应与产品接触的材料相兼容,
    2. 选型附加功能代号“E” 本安防爆型Ex iaIICT5,须经安全栅供电。
    3. 其它特殊要求,敬请与本公司商洽,并在订单中注明。

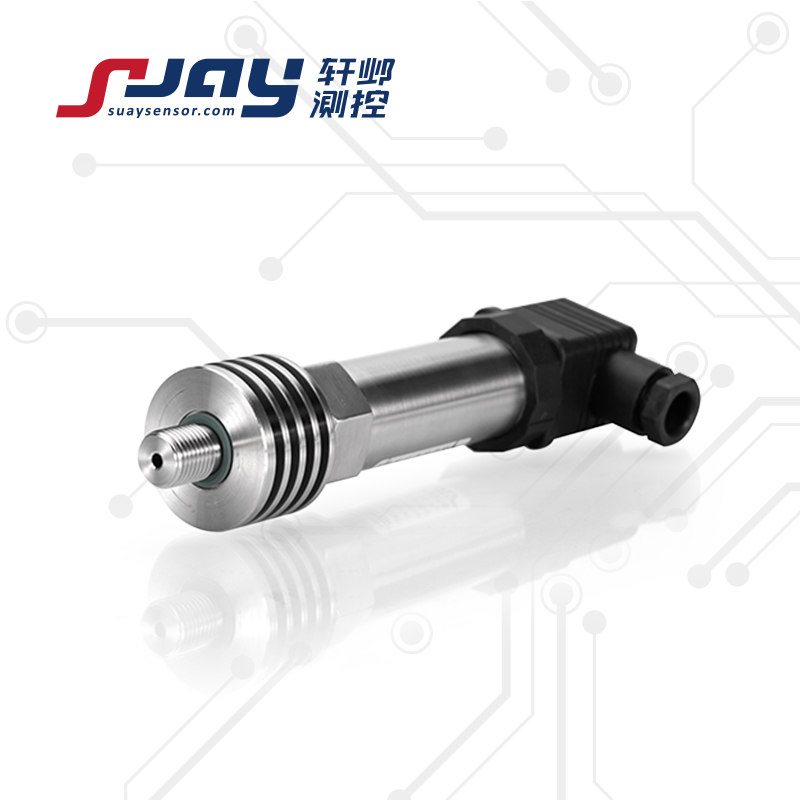

    产品展示
