  • SUAY50高频动态压力变送器

    • 所属分类:高频、微型类
    • 产品标签:SUAY50 高频动态压力传感器是采用德国微机械加工技术,利用硅优良的杨氏弹性模量力学特性,低阻抗,小尺寸的感压核心,从而使得传感器具有极高的固有频率、宽广优良的带宽...
    产品范围
    • 石油堪采与试井
    • 液压动力机械实验
    • 土木工程学
    • 化爆实验
    • 岩土力学
    • 材料力学
    • 军事工程
    • 缩模试验
    • 轨道交通
    • 航空航天

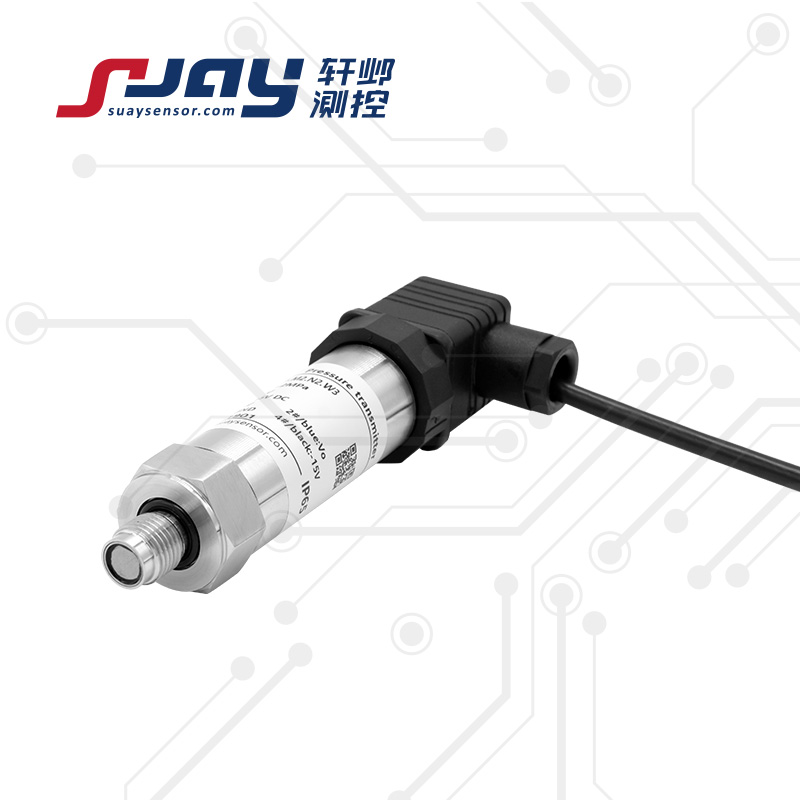

    SUAY50高频动态压力变送器

    产品详情
     SUAY50 高频动态压力传感器是采用德国微机械加工技术,利用硅优良的杨氏弹性模量力学特性,低阻抗,小尺寸的感压核心,从而使得传感器具有极高的固有频率、宽广优良的带宽,以及亚微妙的上升时间(极为陡峭的上升沿)、干净的幅频特性曲线,使其非常适合应用于军事工程、化爆实验、石油勘采与试井、材料力学、土木工程学、岩土力学、液压动力机械试验、缩模试验、轨道交通等科学实验和生产实践中,得到不失真且快速变化的动态压力波形与有效压力值,配合SUAY高输入阻抗、低输出阻抗、低噪声、高频响专用信号处理电路,使其成为动态测压的首选。

    可根据用户的具体要求特殊设计、定制,满足各种实际应用需求。


    产品特点

    • 高固有频率,宽广的通频带
    • uS级的上升时间,陡峭的上升沿
    • 干净的幅频特性曲线
    • 先进、稳定的处理电路,抗干扰性能优良



    产品性能指标

    测量范围 -100KPa~0-10KPa...1MPa...100MPa
    测量介质 与316不锈钢兼容的气体或液体
    静态精度 ±0.1%FS       ±0.25%FS        ±0.5%FS
    固有频率 180KHz-500KHz       500KHz-1MHz        1MHz-2MHz
    变送器带宽 0-1KHz…3 KHz          0-20 KHz                0-200 KHz
    上升时间 0-60uS                      0-1uS…3uS             0-0.2uS…1uS
    信号输出/供电


    0-5V  0-10V ±15VDC(典型)
    4-20mA  0-5V  0-10V  1-5V 12-36VDC(典型24VDC)
    mV信号 恒压源/恒流源
    工作温度 -40~85℃       特殊使用可达1200℃
    补偿温度 -10~60℃
    贮存温度 -40~100℃
    长期稳定性 典型:±0.1%FS/年        最大:±0.2%FS/年
    零点温度漂移 典型:±0.02%FS/℃       最大:±0.05%FS/℃
    灵敏度温度漂移 典型:±0.02%FS/℃       最大:±0.05%FS/℃
    过载能力 2倍满量程压力或最大110MPa(取最小值)
    有效测量寿命 ﹥106压力循环(P:10-90%FS)
    分辨率 大于10-5(通常受限采集显示设备,理论无限小)
    抗振动性 20g,(IEC 60068-2-6)
    抗冲击性 20g, 11mS
    负载电阻 ≤(U-12)/0.02 Ω(电流输出)        >100KΩ(电压输出)
    绝缘电阻 200MΩ,100VDC
    压力接口 M20*1.5   G1/2 (典型);     G1/4(可选)
    电气连接 接插件或直出电缆2m
    接口及壳体材料 304/316L不锈钢
    外壳防护 插头型(IP65)           电缆型(IP67)
    安全防爆 Ex iaⅡ CT6(本安)
    密封圈 氟橡胶
    传感器膜片 硅/单晶硅/316L
    产品重量 约200克
    注:①包含非线性、迟滞和重复性
    选型参数对照表
    型号 量程 精度 输出 安装螺纹 电气连接 特定参数
    SUAY50 -100KPa~0
    …10KPa
    …100MPa
    量程可选
    4:±0.1%FS
    2:±0.25%FS
    1:±0.5%FS
    A1:4-20mA
    V1:0-5V
    V2:1-5V
    V3:0-10V
    V0:定制
    M1:M20*1.5
    M2:G1/4
    可选:
    M3:G1/2
    M0:定制
    N1:直出2米
    N2:赫斯曼插头
    N3:航空插头
    W1:1-3KHz
    W2:20KHz
    W3:200KHz
    E:本案防爆
    SUAY50.2.V1.M1.N1.W2.E
    选型提示:
                 1. 被测介质应与产品接触的材料相兼容,
                 2. 选型附加功能代号“E” 本安防爆型,须经安全栅供电。
                 3. 其它特殊要求,敬请与本公司商洽,并在订单中注明。
