  • SUAY22防雷液位变送器

    • 所属分类:液位类
    • 产品标签:SUAY22防雷液位变送器选用进口高精度OEM压力测量核心,适用于野外江、河、湖泊、水库、高位水箱,尤其是南方多雷雨地区的水文水利的液位测量。
    产品范围
    • 野外江、河、湖泊水位监测
    • 污水处理
    • 船舶设备
    • 高位水箱
    • 水库
    • 石化、电厂

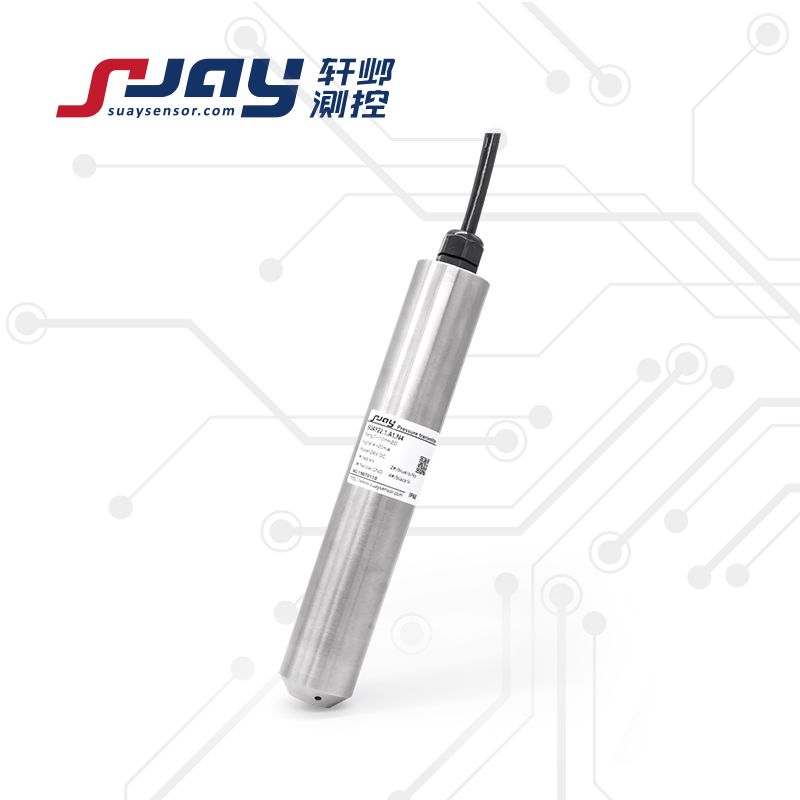

    SUAY22防雷液位变送器

    产品详情

    SUAY22防雷液位变送器是基于流体静力学原理,通过测量液体压强转换为液位高度。该产品选用进口高精度OEM压力测量核心,配备特殊一体式三级防雷装置,可实现10KV/5KA级的防雷击应用,为户外、高处测量带来了极大的保障。不仅满足了普通液位测量的需要,更适用于野外江、河、湖泊、水库、高位水箱,尤其是南方多雷雨地区的水文水利的液位测量。全不锈钢设计,带通气导管、屏蔽层的高强度液位专用电缆及专业的水密封技术,保证了产品的密封性和极低的接地电阻,为测量带来了极高的综合精度,以及使用的安全性和易用性。

    可根据用户的具体要求特殊定制、设计,满足各种液位测量应用需求。





    产品特点:


    l  集成了普通投入式液位变送器的所有优良特性

    l  内置特殊可靠的三级防雷装置,强抗雷击,本安防爆

    l  测量单元、信号处理单元、保护单元一体化全部封装在不锈钢壳体内部,带来极佳的信号稳定性与整体的可靠性


    产品性能指标:


    测量范围 0-1mH2O…200mH2O
    测量介质 与316不锈钢兼容的液体(特殊介质可选防腐蚀型)
    静态精度 ±0.1%FS       ±0.25%FS        ±0.5%FS
    信号输出/供电 4-20mA   0-5V   0-10V  1-5V    12-36VDC(典型24VDC)
    0.5-4.5V 5VDC/12-36VDC(典型24VDC)
    数字信号输出RS485 5V/5-16VDC/24VDC
    防雷等级 三级防雷设计(10KV/5KA);特殊可至(20KV/10KA)
    工作温度 -20~80℃
    补偿温度 -10~70℃
    贮存温度 -40~100℃
    长期稳定性 典型:±0.1%FS/年        最大:±0.2%FS/年
    零点温度漂移 典型:±0.02%FS/℃       最大:±0.05%FS/℃
    灵敏度温度漂移 典型:±0.02%FS/℃       最大:±0.05%FS/℃
    过载能力 2倍满量程压力
    有效测量寿命 ﹥106压力循环(P:10-90%FS)
    响应时间 ≤1ms
    分辨率 大于10-5(通常受限采集显示设备,理论无限小)
    负载电阻 ≤(U-12)/0.02 Ω(电流输出)        >100KΩ(电压输出)
    绝缘电阻 200MΩ,100VDC
    安装方式 G1/2或DN20法兰(分体式可选)
    电气连接 液位专用电缆,长度根据用户要求定制
    接口及壳体材料 304/316L不锈钢
    外壳防护 IP68
    安全防爆 Ex iaⅡ CT6(本安)
    密封圈 氟橡胶
    传感器膜片 不锈钢316L
    产品重量 约750克
    注:①包含非线性、迟滞和重复性
    选型参数对照表
    型号 量程 精度 输出 电气连接 特定参数
    SUAY22 0-1mH2O
    …200mH2O量程可选
    4:±0.1%FS
    2:±0.25%FS
    1:±0.5%FS
    A1:4-20mA
    V1:0-5V
    V2:1-5V
    V3:0-10V
    V4:0.5-4.5V
    D:RS485

    N4:IP68液位专用电缆
    N5: IP68深井(高强度)专用电缆
    注:电缆长度根据用户要求定制
    F:分体式(G1/2或DN20)
    L:显示
    E:本案防爆
    SUAY22.2.A1.N4.E

    选型提示:
                1. 被测介质应与产品接触的材料相兼容,
                2. 选型附加功能代号“E” 本安防爆型,须经安全栅供电。
                3. 其它特殊要求,敬请与本公司商洽,并在订单中注明。
